Uddeholm SLEIPNER

Przykładowe zdjęcie blachy:

Stal Sleipner – Idealny Wybór do Trwałych Noży

Stal Sleipner od Uddeholm to wysokowydajna stal narzędziowa ceniona przez knifemakerów za swoje zbilansowane właściwości. Jest znana z doskonałej odporności na ścieranie, twardości oraz wytrzymałości, co czyni ją idealnym materiałem do produkcji noży taktycznych, myśliwskich i outdoorowych. W tym artykule szczegółowo przyjrzymy się obróbce cieplnej, składowi chemicznemu, twardości oraz porównamy stal Sleipner z innymi stalami stosowanymi w knifemakingu.

Skład chemiczny stali Sleipner – Co czyni ją wyjątkową?

Stal Sleipner ma unikalny skład chemiczny, który zapewnia optymalną twardość, odporność na ścieranie i wytrzymałość. W jej skład wchodzą:

• Węgiel (C): 0,9% – Zwiększa twardość i hartowność stali.
• Chrom (Cr): 7,8% – Poprawia odporność na ścieranie i korozję.
• Molibden (Mo): 2,5% – Wzmacnia hartowność i odporność na ścieranie.
• Wanad (V): 0,5% – Zwiększa wytrzymałość i stabilność krawędzi tnącej.
• Krzem (Si): 0,9% – Poprawia elastyczność stali.
• Mangan (Mn): 0,5% – Dodaje hartowności i wytrzymałości.

Zrównoważony skład stali Sleipner zapewnia połączenie wytrzymałości, odporności na ścieranie oraz stabilności krawędzi, co sprawia, że jest ona bardzo odpowiednia do wymagających zadań cięcia.

Obróbka cieplna stali Sleipner

Ocena trudności obróbki cieplnej widoczna u góry strony to najczęstsza ocena polskich knifemakerów w naszej ankiecie, przygotowany we współpracy z doświadczonym hartownikiem. Traktuj ją proszę jako opinię środowiska, a nie normę.

„ŁATWE HARTOWANIE” oznacza stal bardziej wyrozumiałą na błędy – daje przewidywalny, użyteczny efekt nawet przy drobnych odchyleniach parametrów.

„TRUDNE HARTOWANIE” wymaga precyzyjnego trzymania się zaleceń, bo niewielkie błędy potrafią szybko pogorszyć końcowy wynik.

Hartowanie stali Sleipner

Austenityzowanie

Podgrzewanie wstępne dwustopniowe: najpierw 600-650°C (1110-1200°F), a następnie 850-900°C (1560-1650°F).

Temperatura austenityzacji stali Sleipner wynosi 950-1080°C (1740-1980°F), jednak zwykle jest to 1030–1050°C (1890-1920°F).

W specyfikacji technicznej producent podaje, że czas austenityzacji (wygrzewania w zadanej temperaturze) wynosi 30 minut od momentu wyrównania temperatury stali, nie podano jednak wymiarów hartowanego detalu.

W wysokich temperaturach stal łatwo ulega utlenianiu oraz zmianom zawartości węgla (nawęglaniu lub odwęglaniu). Obróbka w próżni w dużym stopniu eliminuje to ryzyko. Podczas nagrzewania w piecu muflowym detal można zabezpieczyć, szczelnie owijając go folią hartowniczą ze stali nierdzewnej. Folię należy zdjąć tuż przed chłodzeniem (hartowaniem), ponieważ spowalnia wymianę ciepła.

Generalnie podczas Austenityzowania można przyjąć, że:

• Im grubszy nóż, tym dłuższego czasu wygrzewania potrzebuje.
• Zbyt długie wygrzewanie może prowadzić do wzrostu ziarna; zbyt krótkie powoduje niepełną austenityzację (niepełną przemianę mikrostruktury). Mówiąc prościej: w odpowiedniej temperaturze pozostawienie stali w piecu nieco dłużej zazwyczaj powoduje mniej szkód niż zbyt wczesne jej wyjęcie. Największym błędem jest zastosowanie nieprawidłowej temperatury austenityzacji.

Chłodzenie

Media hartownicze:

• Piec hartowniczy - gaz szybkobieżny z nadciśnieniem ≥ 2 bar;
• Kąpiel hartowania stopniowego lub w złożu fluidalnym w temp. 200–550°C (390-1020°F);
• Wymuszony obieg powietrza/gazu.

Aby uzyskać optymalne własności, chłodzić najszybciej jak to możliwe, zbyt powolne chłodzenie spowoduje obniżenie twardości względem wartości pokazanych na krzywych odpuszczania.

Powyższe media hartownicze to zalecenia bezpośrednio z kart technologicznych producenta. Nie oznacza to, że stali Sleipner nie można hartować w oleju. Wiemy z doświadczenia naszych Klientów, że hartują tę stal w oleju, co zresztą w starszych kartach producenta było jedną z opcji hartowania, natomiast z wyraźnym dopiskiem "hartowanie w oleju tylko dla prostych geometrii".

Wymrażanie (opcjonalnie)

Po hartowaniu stal Sleipner może zostać poddana wymrażaniu. Wymrażanie redukuje zawartość austenitu szczątkowego i pozwala zachować maksymalną stabilność wymiarową w trakcie odpuszczania. Przy odpuszczaniu w niskich temperaturach poniżej 400°C (750°F) zastosowanie wymrażania zwiększa twardość o około +1/+2 HRC. W przypadku narzędzi odpuszczanych w wysokiej temperaturze wzrost twardości będzie niewielki lub żaden.

W karcie technicznej producent nie podaje konkretnej temperatury obróbki pod-zerowej dla stali Sleipner, natomiast w ogólnych materiałach Uddeholm na temat obróbki cieplnej stali możemy znaleźć informację, że najczęściej stosuje się obróbkę pod-zerową w temperaturach około −80 °C (−110 °F) oraz −196 °C (−320 °F).

Wymrażanie należy wykonać po hartowaniu, a przed odpuszczaniem. Ten proces to w praktyce przedłużenie hartowania do niższej temperatury, więc opóźnienie pomiędzy hartowaniem, a wymrażaniem może zmniejszyć jego efekt.

Odpuszczanie stali Sleipner

Odpuszczanie to kontrolowane dogrzanie zahartowanej klingi w określonej temperaturze i utrzymanie jej przez określony czas, w celu zmniejszenia kruchości i naprężeń po hartowaniu i zwiększenia udarności noża.

Stal należy odpuszczać natychmiast jak tylko jej temperatura po hartowaniu osiągnie 50–70°C (120–160°F).

W celu uzyskania maksymalnej stabilności wymiarowej i ciągliwości zaleca się odpuszczanie w temperaturze co najmniej 540°C (1000°F) oraz zastosowanie trzykrotnego cyklu odpuszczania.

Odpuszczanie w temperaturach poniżej 540°C (1000°F) może w pewnym stopniu zwiększyć twardość i wytrzymałość na ściskanie, ale jednocześnie może obniżyć odporność na pękanie oraz stabilność wymiarową. Producent podaje w karcie: "Jakkolwiek jednak obniżając temp. odpuszczania nie odpuszczać poniżej 520°C (970°F)."

Przy dwukrotnym odpuszczaniu minimalny czas wygrzewania w temperaturze wynosi 2 godziny dla każdego cyklu.
Przy trzykrotnym odpuszczaniu minimalny czas wygrzewania w temperaturze wynosi 1 godzinę dla każdego cyklu.

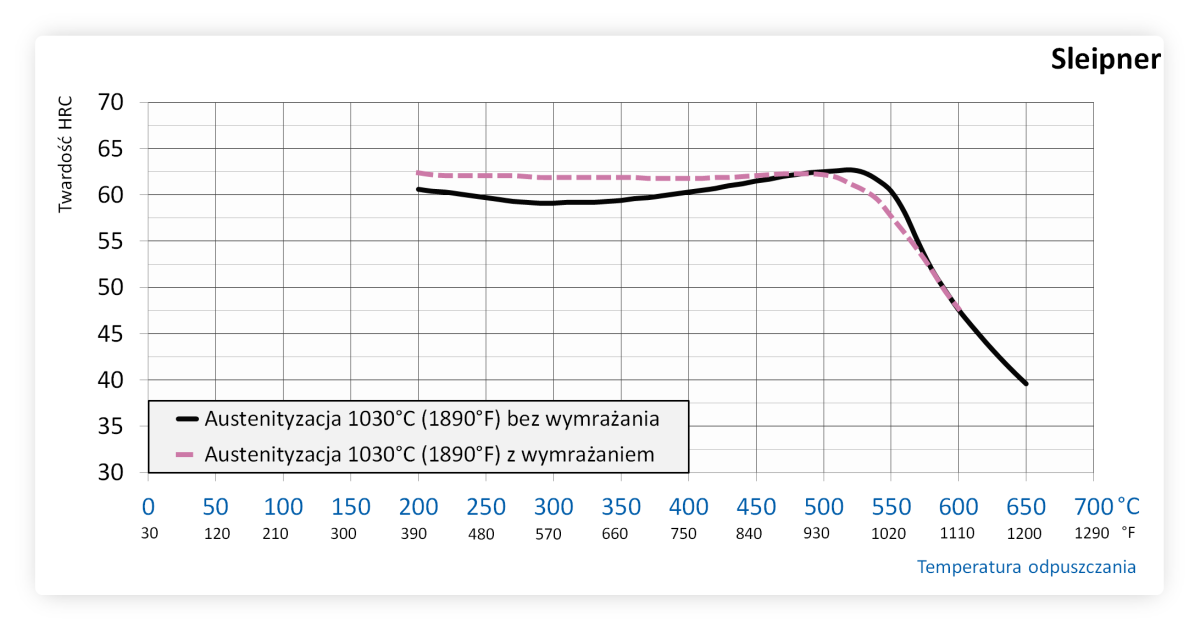

Wykres odpuszczania stali Sleipner

Wykres podany dla następujących parametrów:
Austenityzacja 1030°C (1890°F) / 30 min. / chłodzenie w wymuszonym obiegu powietrza; odpuszczanie 2 x 2h, hartowany detal o wymiarach 15 x 40 x 40 mm, opcja bez wymrażania i z wymrażaniem.

Po więcej szczegółów na temat obróbki cieplnej wraz z wykresami dla innych temperatur hartowania zapraszamy bezpośrednio na stronę producenta Uddeholm.

Porównanie stali Sleipner z innymi stalami do knifemakingu

Stal Sleipner a stal D2

Stal D2 znana jest z wysokiej odporności na ścieranie, jednak Sleipner oferuje lepszą wytrzymałość, co zmniejsza ryzyko wykruszeń. Dlatego stal Sleipner jest często preferowana do noży outdoorowych, gdzie wytrzymałość jest kluczowa.

Stal Sleipner a stal A2

W porównaniu do stali A2, Sleipner charakteryzuje się wyższą twardością i lepszą odpornością na ścieranie. Stal A2 może jednak oferować większą ogólną wytrzymałość. Ponadto, Sleipner jest bardziej odporny na korozję, co sprawia, że nadaje się do użytku w wilgotnym środowisku.

Stal Sleipner a stal Elmax

Stal Elmax ma podobną odporność na ścieranie jak Sleipner, ale oferuje lepszą odporność na korozję. Niemniej jednak, Sleipner jest bardziej ekonomicznym wyborem dla knifemakerów poszukujących solidnego materiału o dobrej wytrzymałości i odporności na wykruszenia.

Zastosowanie stali Sleipner w knifemakingu – Najlepsze dla różnych typów noży

Noże myśliwskie

Noże myśliwskie wykonane ze stali Sleipner doskonale nadają się do skórowania i innych prac myśliwskich, ponieważ utrzymują ostrość przez długi czas. Należy jednak pamiętać o odpowiedniej konserwacji noża, gdyż stal Sleipner nie jest stalą nierdzewną.

Noże taktyczne

Noże taktyczne wykonane ze stali Sleipner zapewniają wysoką odporność na ścieranie oraz trwałość, co jest kluczowe w trudnych warunkach operacyjnych. Długotrwałe utrzymanie ostrości sprawia, że Sleipner jest idealny do zastosowań taktycznych.

Noże outdoorowe i survivalowe

Noże outdoorowe i survivalowe ze stali Sleipner są bardzo trwałe i odporne na wykruszenia, co czyni je idealnym wyborem na wyprawy terenowe. Sleipner wymaga rzadszego ostrzenia, co jest praktyczne przy długotrwałym użytkowaniu w terenie.

Jak dbać o nóż wykonany ze stali Sleipner?

Chociaż stal Sleipner ma wyższą odporność na korozję niż na przykład stal D2, nadal wymaga odpowiedniej konserwacji:

• Czyszczenie – Po każdym użyciu należy dokładnie oczyścić i osuszyć nóż.
• Oliwienie – Regularne nanoszenie warstwy oleju ochronnego minimalizuje ryzyko korozji.
• Ostrzenie – Użycie kamieni diamentowych lub ceramicznych pozwala na utrzymanie idealnej ostrości.

Podsumowanie – Dlaczego warto wybrać stal Sleipner?

Stal Sleipner to unikalny materiał, który łączy wysoką twardość, odporność na ścieranie oraz wytrzymałość, co sprawia, że jest doskonałym wyborem do noży myśliwskich, taktycznych i outdoorowych. Dzięki swojej strukturze, Sleipner jest łatwy w obróbce, a jednocześnie zapewnia długotrwałą żywotność krawędzi tnącej.

Wybór stali Sleipner gwarantuje trwałość, łatwość konserwacji oraz wysoką wydajność, co sprawia, że jest ona jednym z najlepszych materiałów do produkcji noży o szerokim zakresie zastosowań.
